Antistatische Verpackungen
Antistatische Verpackung für elektrostatisch gefährdete Bauelemente
Der Schutz empfindlicher elektronischer Bauteile vor elektrostatischer Entladung (ESD) ist in der modernen Fertigungs- und Lieferkette von entscheidender Bedeutung. Elektrostatische Entladungen sind unsichtbare, aber potenziell zerstörerische Kräfte, die Mikrochips, Platinen und andere sensible Komponenten irreparabel beschädigen können. Bereits eine geringe, für den Menschen nicht spürbare Spannung kann ausreichen, um die feinen Strukturen eines Halbleiters zu zerstören oder dessen Lebensdauer drastisch zu verkürzen. Aus diesem Grund ist der Einsatz von spezialisierten antistatischen Verpackungen keine Option, sondern eine zwingende Notwendigkeit für Branchen wie die Elektronikfertigung, die Medizintechnik, die Luft- und Raumfahrt sowie die Automobilindustrie. Eine professionelle Elektronikverpackung fungiert als erste und wichtigste Verteidigungslinie. Sie verhindert die Aufladung durch Reibung (triboelektrische Aufladung) und leitet bestehende Ladungen kontrolliert ab, sodass keine schädlichen Spannungsspitzen entstehen können. Die Auswahl der richtigen Verpackungsmaterialien, von der innersten Schutzschicht bis zum äusseren Transportbehälter, sichert nicht nur die Produktqualität und -zuverlässigkeit, sondern verhindert auch kostspielige Ausfälle, Reklamationen und Imageschäden. Ein umfassendes ESD-Schutzkonzept ist somit ein fundamentaler Baustein für die Qualitätssicherung und den wirtschaftlichen Erfolg in allen technologieorientierten Sektoren, die auf die einwandfreie Funktion elektronischer Systeme angewiesen sind.
Die Grundlagen: Verschiedene Arten von ESD-Schutzmaterialien
Um die Integrität elektronischer Bauteile zu gewährleisten, ist es wichtig, die verschiedenen Schutzmechanismen und Materialtypen zu verstehen, die unter dem Oberbegriff antistatische Verpackungen zusammengefasst werden. Grundsätzlich lassen sich die Materialien in drei Hauptkategorien einteilen: antistatisch, dissipativ (ableitfähig) und abschirmend. Antistatische Materialien, oft erkennbar an ihrer rosa Färbung, verhindern primär die Erzeugung von statischer Aufladung durch Reibung. Sie sind ideal für den Einsatz innerhalb einer kontrollierten ESD-Schutzzone (EPA), bieten jedoch keinen Schutz vor externen Entladungen. Dissipative Materialien gehen einen Schritt weiter. Sie besitzen einen spezifischen Oberflächenwiderstand, der es ihnen ermöglicht, statische Aufladungen langsam und kontrolliert zur Erde abzuleiten, wodurch schädliche Spannungsspitzen vermieden werden. Sie bilden oft die mittlere Schutzschicht. Die höchste Schutzstufe bieten abschirmende Materialien, die einen sogenannten Faradayschen Käfig bilden. Diese metallisierten Verpackungen, wie zum Beispiel spezielle Plastikbeutel oder Beutel mit einer Aluminiumschicht, blockieren externe elektrostatische Felder vollständig und schützen den Inhalt somit auch ausserhalb einer EPA sicher. Jeder dieser Beutel und jede Schutzhülle hat eine spezifische Funktion. Die Wahl des richtigen Materials hängt von der Empfindlichkeit des Bauteils, der Umgebung (innerhalb oder ausserhalb einer EPA) und der gesamten Logistikkette ab. Ein umfassender Anbieter wie RAJAPACK versteht diese Nuancen und bietet Lösungen für jede Anforderung, um eine durchgängige Schutzkette vom Hersteller bis zum Endkunden zu garantieren.
Flexible und massgeschneiderte Lösungen: Beutel und Folien für jeden Bedarf
Im Bereich der flexiblen antistatischen Verpackungen gibt es eine Vielzahl von Lösungen, die sich an spezifische Produktgrössen und Anwendungsfälle anpassen lassen. Eine der vielseitigsten Optionen ist die antistatische Schlauchfolie. Sie wird auf Rollen geliefert und ermöglicht es Unternehmen, Schutzverpackungen in exakt der benötigten Länge selbst herzustellen. Dies ist besonders wirtschaftlich und praktisch, wenn Bauteile unterschiedlicher Grösse verpackt werden müssen, da so Materialabfall minimiert und die Lagerhaltung vereinfacht wird. Für standardisierte Kleinteile, Platinen oder Speichermodule sind hingegen vorgefertigte Flachbeutel eine äusserst effiziente Wahl. Sie sind schnell zur Hand und bieten einen zuverlässigen Basisschutz. Eine besonders benutzerfreundliche Variante stellt der antistatische Druckverschlussbeutel dar. Sein wiederverschliessbarer Mechanismus macht ihn ideal für Anwendungen, bei denen Komponenten mehrfach entnommen und wieder sicher verpackt werden müssen, beispielsweise in der Reparatur, bei der Prototypenentwicklung oder in der internen Logistik. Diese Beutel schützen nicht nur vor elektrostatischer Entladung, sondern auch vor Staub, Schmutz und Feuchtigkeit, was die Langlebigkeit der Elektronik zusätzlich sichert. Die Kombination aus Funktionalität und Schutz macht diese flexiblen Verpackungen zu einem unverzichtbaren Bestandteil jedes ESD-konformen Arbeitsplatzes. Sie gewährleisten, dass auch kleinste und empfindlichste Teile sicher gehandhabt, gelagert und transportiert werden können, ohne ihre Funktionalität zu gefährden.
Höchster Schutz für hochempfindliche Komponenten: Die Rolle von Highshield Beuteln
Wenn es um den Schutz extrem empfindlicher Bauteile wie Mikroprozessoren, integrierter Schaltkreise oder laseroptischer Sensoren geht, reicht ein einfacher antistatischer Schutz oft nicht aus. Hier kommen abschirmende Verpackungen ins Spiel, deren Königsklasse der sogenannte Highshield Beutel ist. Diese spezialisierten Beutel bieten den umfassendsten Schutz, den die ESD-Verpackungstechnologie zu bieten hat, indem sie das Prinzip des Faradayschen Käfigs anwenden. Ein Highshield Beutel besteht typischerweise aus mehreren Schichten. Eine innere, dissipative Polyethylenschicht verhindert die Reibungsaufladung direkt am Bauteil. Darauf folgt eine hauchdünne, aufgedampfte Aluminiumschicht, die das eigentliche Schutzschild bildet. Diese metallisierte Schicht blockiert das Eindringen externer elektrostatischer Felder und leitet Entladungen sicher an der Oberfläche entlang, sodass sie das Innere nicht erreichen können. Eine äussere, abriebfeste Polyesterschicht schützt die empfindliche Metallschicht vor mechanischer Beschädigung. Diese mehrschichtige Konstruktion stellt sicher, dass der Inhalt sowohl vor intern erzeugter Ladung als auch vor starken externen ESD-Ereignissen geschützt ist. Aus diesem Grund sind diese Beutel unerlässlich für den Versand und die Lagerung von Bauteilen ausserhalb einer kontrollierten ESD-Schutzzone (EPA). Sie sind die Garantie dafür, dass wertvolle und kritische Elektronik auch über lange und unkontrollierte Transportwege hinweg unversehrt und voll funktionsfähig am Zielort ankommt, was sie zu einem Eckpfeiler jeder professionellen Logistik für Elektronik macht.
Die äussere Hülle: Robuste Versandkartons als mechanischer Schutz
Während die primäre Elektronikverpackung wie ein Highshield Beutel oder eine antistatische Schutzhülle den elektrostatischen Schutz gewährleistet, darf ihre mechanische Absicherung nicht vernachlässigt werden. Ein noch so guter ESD-Schutz ist wirkungslos, wenn das Bauteil durch Stösse, Druck oder Vibrationen während des Transports beschädigt wird. Hier kommen stabile und passgenaue Versandkartons ins Spiel. Die Auswahl des richtigen Kartons ist ein kritischer Schritt im Verpackungsprozess. Er muss nicht nur gross genug sein, um das verpackte Bauteil samt innerer Polsterung aufzunehmen, sondern auch robust genug, um den Belastungen der Logistikkette standzuhalten. Wellpappe, insbesondere in zwei- oder sogar dreiwelliger Ausführung, bietet eine hervorragende Kombination aus geringem Gewicht und hoher Stabilität. Für besonders schwere oder empfindliche Güter sind spezielle Schwerlastkartons oder palettierfähige Container-Lösungen die richtige Wahl. Entscheidend ist auch die richtige Grösse: Ein zu grosser Versandkarton lässt dem Inhalt zu viel Spielraum, was das Risiko von Beschädigungen erhöht, während ein zu kleiner Karton nicht ausreichend Platz für schützendes Füllmaterial bietet. Moderne Anbieter stellen oft praktische Online-Tools wie einen "Karton-Finder" zur Verfügung, mit denen Kunden basierend auf den Innenmassen schnell die ideale Grösse finden können. Ergänzt durch ESD-Warnaufkleber signalisiert der Karton zudem allen Beteiligten in der Lieferkette den sensiblen Inhalt und fordert zu einer sorgfältigen Handhabung auf, wodurch eine weitere Sicherheitsebene geschaffen wird.
Polsterung und Fixierung: Die entscheidende Rolle von Füllmaterial und Schaumverpackungen

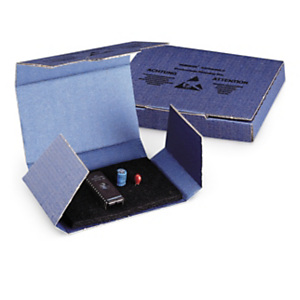

Nachdem das elektronische Bauteil in seiner primären ESD-Schutzhülle sicher verpackt und ein stabiler Versandkarton ausgewählt wurde, folgt der nächste entscheidende Schritt: die Hohlraumfüllung und Polsterung. Das Ziel ist es, das Produkt im Karton so zu fixieren, dass es sich während des Transports nicht bewegen kann, und es gleichzeitig vor Stössen und Vibrationen zu schützen. Hierfür ist der Einsatz von spezifischem, ESD-konformem Füllmaterial unerlässlich. Standard-Füllmaterialien wie herkömmliche Luftpolsterfolie oder Verpackungschips können sich statisch aufladen und stellen somit selbst eine Gefahr dar. ESD-sicheres Füllmaterial ist hingegen antistatisch oder dissipativ und meist durch eine rosa oder schwarze Färbung gekennzeichnet. Dazu gehören beispielsweise antistatische Luftpolsterfolien, spezielle Verpackungschips oder Knüllpapiere. Für den ultimativen Schutz und eine perfekte Passform sind jedoch massgeschneiderte Schaumverpackungen die beste Lösung. Leitfähiger oder ableitfähiger PE- oder PU-Schaum kann exakt an die Konturen des Bauteils angepasst werden. Diese Schaumverpackungen in Form von Einlagen, Noppenschaum oder gestanzten Polstern bieten eine unübertroffene Stossdämpfung und immobilisieren das Produkt vollständig. Sie verhindern nicht nur mechanische Schäden, sondern tragen auch aktiv zum ESD-Schutz bei, indem sie eine durchgängig ableitfähige Umgebung im Inneren des Kartons schaffen. Die Kombination aus einer robusten Aussenschale und einer massgeschneiderten, schützenden Innenpolsterung ist der Schlüssel für den sicheren Versand hochwertiger Elektronik.
Das Komplettsystem: Eine durchgängige ESD-Schutzkette schaffen
Ein effektiver Schutz vor elektrostatischer Entladung erfordert mehr als nur den Kauf einzelner Produkte; er verlangt nach einem ganzheitlichen und durchgängigen Schutzsystem. Jeder Schritt in der Handhabungs- und Logistikkette muss ESD-sicher gestaltet sein, um eine lückenlose Schutzkette vom Produktionsband bis zum Endkunden zu gewährleisten. Dieser mehrschichtige Ansatz beginnt mit der primären Verpackung, bei der das Bauteil direkt in eine geeignete Schutzhülle wie einen antistatischen Flachbeutel für weniger empfindliche Teile oder einen abschirmenden Highshield Beutel für hochsensible Mikroelektronik gelegt wird. Die zweite Schicht bildet die Polsterung. Hier sorgen antistatisches Füllmaterial oder passgenaue Schaumverpackungen für mechanische Stabilität und verhindern Bewegungen innerhalb der Umverpackung. Die dritte und äusserste Schicht ist der robuste Versandkarton, der das Gesamtpaket vor äusseren physischen Einwirkungen schützt und mit deutlichen ESD-Warnhinweisen versehen wird. Ein führender Anbieter wie RAJAPACK Schweiz bietet das gesamte Spektrum dieser notwendigen Komponenten aus einer Hand, was die Beschaffung vereinfacht und die Kompatibilität der Materialien sicherstellt. Von der kleinsten wiederverschliessbaren Tasche bis zum grossen Wellpapp-Container, von der Rolle mit abschirmender Folie bis zu massgefertigten Schaumeinlagen – die Verfügbarkeit eines breiten Sortiments ermöglicht es Unternehmen, eine lückenlose und zertifizierte ESD-Schutzkette aufzubauen, die höchste Sicherheitsstandards erfüllt und die Qualität ihrer Produkte über den gesamten Lebenszyklus hinweg sichert.
FAQ
Was ist der Unterschied zwischen einer antistatischen und einer abschirmenden (Shielding) Verpackung?
Eine antistatische Verpackung, oft rosa gefärbt, verhindert primär die Entstehung von statischer Aufladung durch Reibung. Sie bietet jedoch keinen Schutz vor einer direkten Entladung von aussen. Eine abschirmende (Shielding) Verpackung, wie ein metallisierter Highshield Beutel, bildet einen Faradayschen Käfig und blockiert externe elektrostatische Felder aktiv. Sie bietet somit den höchstmöglichen Schutz und ist für den Transport ausserhalb einer ESD-Schutzzone unerlässlich.
Warum sind viele antistatische Plastikbeutel und Folien rosa?
Die rosa Färbung ist ein Industriestandard, der jedoch keine technische Funktion hat. Sie dient als reines Erkennungsmerkmal, um antistatische Materialien schnell und einfach von herkömmlichen, nicht leitfähigen Verpackungsmaterialien zu unterscheiden. Dies hilft, Verwechslungen in der Produktions- und Verpackungsumgebung zu vermeiden und die korrekte Handhabung sicherzustellen.
Kann ich antistatische Verpackungen wiederverwenden?
Die Wiederverwendbarkeit hängt von der Art und dem Zustand der Verpackung ab. Antistatische und dissipative Eigenschaften können mit der Zeit und durch Abnutzung oder Verschmutzung nachlassen. Insbesondere bei abschirmenden Beuteln können Falten oder Löcher die Schutzwirkung des Faradayschen Käfigs beeinträchtigen. Es wird empfohlen, Verpackungen vor der Wiederverwendung visuell auf Schäden zu prüfen und für kritische Anwendungen stets neue Materialien zu verwenden, um den Schutz zu garantieren.
Sie benötigen Unterstützung zum Sortiment 'antistatische Verpackungen' oder möchten sich persönlich beraten lassen? Rufen Sie uns an unter 0842 555 000 (zum Ortstarif) oder schreiben Sie uns an info@rajapack.ch – wir helfen Ihnen gerne weiter.
